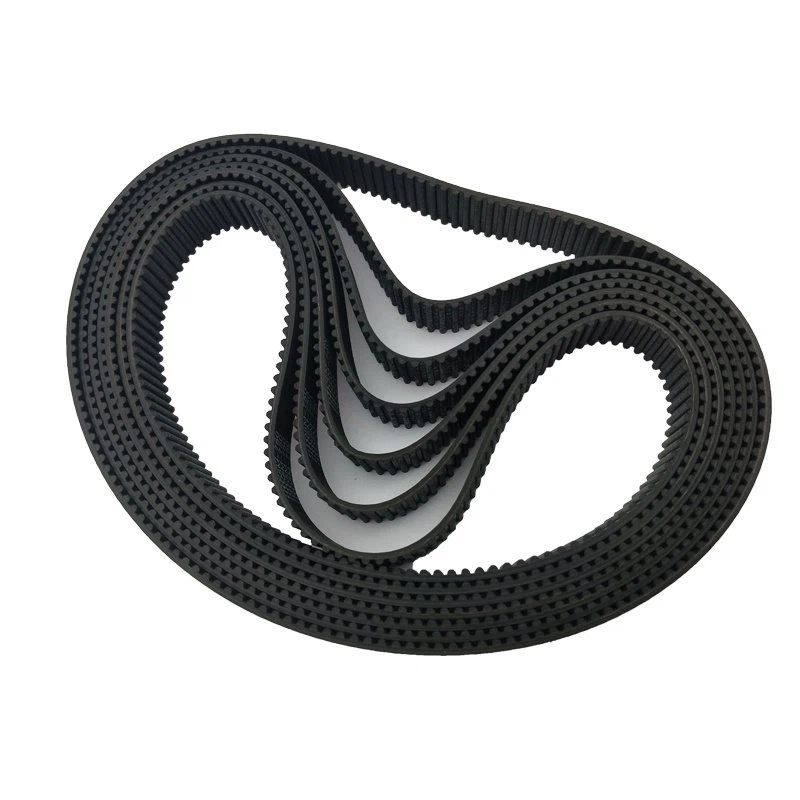

Kaj je zobati jermen

Zobati jermen je nedrseč mehanski pogonski jermen in izraz se lahko nanaša na: Zobati jermen, gibljiv jermen z zobmi, ki so oblikovani na njegovi notranji površini. Zobati jermen (odmična gred), zobati jermen, ki se uporablja za pogon odmične gredi v motorju z notranjim zgorevanjem (posebna uporaba zobatega jermena)

Kakšne so prednosti zobatega jermena

Učinkovitost s pozitivnim pogonom
Zobati jermeni so gnani z zobniki (v nasprotju z napetostjo), kar pomeni, da se jermeni ne bodo premaknili ali zlomili na transportnem sistemu in povzročili težav pri sledenju. To vodi do krajšega časa izpada zaradi vzdrževanja in splošne večje učinkovitosti.

Pozitivno indeksiranje za promocijsko prikazovanje izdelkov
Ko upravitelji obratov potrebujejo pakirno linijo za zaustavitev in zagon ob točno določenem času ali lokaciji, lahko to dosežejo zobati jermeni. Pas ne drsi ali se kotali, kar omogoča natančno namestitev izdelka.

Sinhronizacija delovanja
Za vzporedne linije uporabe, ki tečejo z enako hitrostjo, se lahko zobati jermeni premikajo natančno sinhronizirano, ker so izdelani v kompletih za ujemanje.

Lahko prenese udarne obremenitve
Tudi v pogojih, ko mora jermen preiti iz mirovanja na 60 čevljev na minuto, lahko zobati jermeni prenesejo udarno obremenitev zaradi svojega visokega navora.

Trajnost materiala
Zobati jermeni so izdelani tako, da prenesejo težke pogoje delovanja (ni raztezanja ali krčenja kot pri tkaninah), kar vodi do daljše življenjske dobe jermena.

Dom 12 Na zadnji strani 1/2

Zakaj izbrati nas

Rešitve po meri:Zavedamo se, da ima vsaka aplikacija edinstvene zahteve, in naša ekipa lahko sodeluje z vami pri razvoju zobnikov po meri, prilagojenih vašim posebnim potrebam. Ne glede na to, ali iščete zanesljivega proizvajalca zobnikov po meri, ki bo izpolnil vaše edinstvene zahteve, imamo strokovno znanje in izkušnje za zagotavljanje visokokakovostnih rešitev, ki jih potrebujete.

Zagotavljanje kakovosti:Ponosni smo na zagotavljanje zobnikov najvišje kakovosti, natančnosti in zmogljivosti. Naši izdelki so podvrženi strogemu testiranju, da zagotovimo, da izpolnjujejo ali presegajo industrijske standarde.

Tehnična podpora:Naša izkušena ekipa vam je pripravljena pomagati pri izbiri izdelka, navodilih za namestitev in morebitnih tehničnih vprašanjih.

Področja uporabe:Zobniki se pogosto uporabljajo v različnih industrijah, vključno s transportnimi sistemi, stroji za pakiranje, kmetijsko opremo itd.

Kako delujejo zobati jermeni

Naloga zobatega jermena je ciklična. Njegova primarna funkcija je vrtenje jermenice odmične gredi, ki sinhronizira to jermenico z jermenico motorne gredi. Nekateri modeli imajo dve jermenici odmične gredi. Zobati jermen sinhronizira ventile in bate, tako da ob pravem času potiskajo odmikače na odmični gredi. Ta postopek je primerljiv s poganjanjem pedal kolesa. Odmikači morajo doseči vrh cikla, preden jih ventili in bati ponovno potisnejo navzdol.

Notranji del jermena vsebuje zobe, ki ustrezajo zobnikom. Zobje ustvarjajo trenje, ko zobati jermen pride v stik z zobniki motorne gredi in odmične gredi. Če so zobje poškodovani, lahko zobati jermen izvleče ročično in odmično gred iz sinhronizacije. To vrže krmiljenje ventilov in batov, kar lahko uniči ventile in bate. Škoda je pogosto še hujša, če imate krmilno verigo.

Vsak zobati jermen potrebuje tudi napenjalec za vzdrževanje pritiska na zobati jermen. Napenjalec je lahko vzmeten, aktiviran s pritiskom olja ali nastavljen ročno. Napenjalci zagotavljajo, da zobati jermen zagotavlja dovolj napetosti za premikanje vseh jermenic, ki poganjajo komponente motorja.

Sestava zobatega jermena

Zobati jermen je sestavljen iz več komponent, vključno z nateznim elementom, pokrivno plastjo in bloki. Tukaj so funkcije in zahteve vsake komponente

Napetostni član:Natezni element je običajno izdelan iz materialov visoke trdnosti, kot sta jeklena žica ali kevlar. Njegova glavna funkcija je prenašanje primarne natezne sile jermenskega pogona. Natezni člen mora izpolnjevati zahteve, kot so visoka natezna togost, dolga življenjska doba ob utrujanju in stalna dolžina, da se zagotovi, da lahko zobati jermen prenese visoko napetost in ohrani stabilno delovanje med postopkom prenosa.

Pokrivni sloj:Pokrivni sloj je del, ki pokriva natezni element in je običajno izdelan iz materialov, kot je poliuretan. Njegova glavna funkcija je prenos strižnih sil ob zagotavljanju bočne stabilnosti med gibanjem zobatega jermena. Pokrivna plast mora imeti lastnosti, kot so visoka trdnost, močna odpornost proti obrabi in dobra odpornost na olje, da se zagotovi, da lahko zobati jermen ohranja stabilno delovanje prenosa pri visokih obremenitvah in težkih delovnih okoljih.

Bloki:Bloki so privarjeni na zadnjo stran zobatega jermena in jih je mogoče prilagoditi po obliki in velikosti glede na posebne funkcije in zahteve. Namen blokov je zagotoviti zmožnosti blokiranja ali pritrjevanja vpenjal ali obdelovancev. Odvisno od potreb aplikacije imajo lahko bloki različne oblike in velikosti, da se prilagodijo različnim delovnim scenarijem.
S pravilno kombinacijo in oblikovanjem teh komponent lahko transportni zobati jermen zagotovi zanesljivo delovanje prenosa in raznoliko funkcionalnost. Natezni člen nosi primarno natezno silo, pokrivna plast prenaša strižne sile in zagotavlja bočno stabilnost, medtem ko bloki ponujajo posebne funkcionalnosti in možnost pritrditve vpenjal. Zaradi skupnega dela teh komponent je transportni zobati jermen pomembna prenosna naprava, ki se pogosto uporablja v različnih industrijskih sektorjih.

Kakšen je namen zobatega jermena?

Vaš zobati jermen usklajuje cikel zgorevanja motorja tako, da povezuje motorno gred in odmično gred. Ročična gred se vrti z gibanjem batov, odmična gred pa nadzoruje gibanje sesalnih in izpušnih ventilov.

Vsak valj ima sesalne ventile, ki se odprejo, da zrak in gorivo vstopita v zgorevalno komoro. Ko ustrezna količina zraka in goriva vstopi v komoro, odmična gred zapre ventile in bat se premakne navzgor v valju ter stisne mešanico goriva in zraka. Vžigalna svečka nato vžge zmes in ta eksplodira, zaradi česar se bat premakne nazaj navzdol po valju in zavrti ročično gred. Na tej točki odmična gred povzroči odpiranje izpušnega ventila, kar omogoči, da izpušni plini, ki nastanejo pri eksploziji, zapustijo valj, in postopek se začne znova.

Vsi ventili in bat se morajo premikati v skrbno usklajenem plesu, da proces deluje učinkovito, ne da bi pri tem prišlo do eksplozije motorja. Vrtenje ročične gredi se prenaša skozi zobati jermen za premikanje odmične gredi.

Material zobatega jermena

Zobati jermeni so izdelani iz različnih materialov, odvisno od specifične uporabe in zahtev. Najpogostejši materiali, ki se uporabljajo pri izdelavi zobatih jermenov, vključujejo

Guma:Glavna komponenta zobatih jermenov je običajno posebej oblikovana gumijasta zmes. Guma zagotavlja prožnost, vzdržljivost in odpornost proti obrabi. Pomaga tudi pri absorpciji vibracij in hrupa.

Ojačitvena vrvica:Za povečanje trdnosti in stabilnosti zobatega jermena so v gumo vdelane ojačitvene vrvice. Vrvice so običajno izdelane iz visoko trdnih materialov, kot so steklena vlakna, aramid (Kevlar) ali ogljikova vlakna. Te vrvice zagotavljajo natezno trdnost, potrebno za vzdržljivost obremenitev in napetosti med delovanjem.

Tkanina:Zobati jermeni imajo pogosto plast tkanine na strani zob, ki pomaga zmanjšati trenje, hrup in obrabo. Tkanina je lahko izdelana iz materialov, kot sta najlon ali poliester.

Zobna prevleka:Nekateri zobati jermeni imajo zobno prevleko ali oblogo za boljši oprijem in učinkovitost. Prevleka je lahko izdelana iz materialov, kot so najlon, poliuretan ali guma, ki nudijo izboljšane torne lastnosti in odpornost proti obrabi.

Kovinski vložki:V določenih primerih imajo lahko zobati jermeni kovinske vložke ali ojačitve, vdelane v gumo, ki zagotavljajo dodatno moč in stabilnost. Ti vložki so lahko izdelani iz materialov, kot sta jeklo ali aramid.
Pomembno je vedeti, da se lahko specifična sestava in materiali, uporabljeni v zobatih jermenih, razlikujejo glede na proizvajalca, predvideno uporabo in želene karakteristike delovanja. Različne industrije in aplikacije lahko zahtevajo posebne materiale ali različice v konstrukciji zobatih jermenov, da bi izpolnili svoje posebne zahteve.

Vzdrževanje zobatega jermena

5 min Branje

Zobati jermen ima veliko prednosti: natančnost pozicioniranja, hitrost, malo vzdrževanja in visoka učinkovitost. Da bi vaši pasovi ostali v dobrem delovnem stanju, morate upoštevati nekaj osnovnih postopkov vzdrževanja in namestitve. Če vaš jermen odpove predčasno, kaj kažejo načini okvare? Je bil vaš jermen izpostavljen onesnaževalcem, ali je bil naguban, ali je vaša poravnava napačna?

Pravilna napetost in poravnava jermena sta ključnega pomena za življenjsko dobo jermena, brez tega bo jermen prezgodaj odpovedal in povzročil izpade. Za napenjanje jermena je potreben sistem za napenjanje. Prevzem lahko povzroči napetost na zobati strani (znotraj) ali na zunanji (hrbtni strani) jermena. Pri proizvajalcu jermena preverite najmanjši radij upogiba za jermen, ki ste ga izbrali. Najmanjši radij upogiba na notranji in zadnji strani bosta različna, zato pred načrtovanjem še enkrat preverite.
Ko ste izbrali svoj način napenjanja in poznate sredinsko razdaljo, število zob na vsakem škripcu, moč in delovno hitrost, se lahko posvetujete s proizvajalcem jermena, da določite ustrezno napetost za jermen. Zagotovili vam bodo štiri številke: novi jermen, stari jermen ter največjo in najmanjšo napetost za vsakega. Številki novega jermena in starega jermena se bosta razlikovali zaradi pretrganja jermena ali vpetja v jermenico, ko se jermen nastavi na jermenico, se bo zahtevana napetost zmanjšala. Pas se šteje za polomljenega po 8 urah uporabe, kar se v industriji šteje za star ali rabljen pas. Zdaj, ko poznate pravilno napetost, morate napeti pas. Obstajata dva dobra načina za nastavitev napetosti jermena; prva metoda, vzmetni bat, čeprav je učinkovita in poceni, ni najbolj natančna metoda merjenja. Druga metoda uporablja tresljaje, podobne kitarskemu uglaševalcu, ki je dražji, a tudi najbolj natančen način za merjenje napetosti.

Napenjanje bata

Spodaj je tipično orodje za napenjanje vzmeti – na gredi bata je O-tesnilo, ki se bo premaknilo, da pokaže silo, glede na določeno količino upogiba.
Ko od proizvajalca poznate pravilno silo in upogib, uporabite ravnilo ali vrvico kot referenčno točko in merilno ravnilo na upogibni strani orodja, da ugotovite, kako daleč morate premakniti jermen. Odklon bo merilnik vrnil vrednost sile z uporabo indikatorja O-tesnila na gredi merilnika sile. Uporabite napenjanje, da ustrezno prilagodite pas.

Zvočno napenjanje

Z vnosom sistemskih parametrov v napravo za zvočno napetost lahko uporabi frekvenco za izračun napetosti. Za podrobnosti o delovanju si oglejte priročnik naprave. Preprosto povlecite pas kot struno za kitaro in postavite mikrofon na pas, da odčitate, kot je prikazano spodaj. Ko je odčitek opravljen, ustrezno prilagodite napetost.
Poravnava med namestitvijo jermena je bistvena za ohranjanje življenjske dobe jermena. Obstajata dve vrsti neusklajenosti; kotni in vzporedni; vsak tip je na sliki. Metoda prilagajanja poravnave bo odvisna od tega, kako je bil vaš stroj zasnovan. Z vrvico ali ravnilom se prepričajte, da bodo 4 točke na obeh straneh jermenic prišle v stik z ravnilom; če ni 4 stičnih točk, je treba jermenice prilagoditi.

Naša tovarna

Naša tovarna je bila ustanovljena leta 2000 in leta 2010 smo ustanovili tuje trgovsko podjetje-Tianjin Ounaida Transmissions Machinery Trading Co., Ltd. Naša tovarna ima napredno in natančno opremo za učinkovito dokončanje proizvodnje izdelkov.

2022111516475148e06752412d49ca8d367b8b19784cdc001

pogosta vprašanja

V: Kje se nahaja zobati jermen?

O: Zobati jermeni so običajno nameščeni pred motorjem in so pogosto za pokrovom za zaščito pred prahom in umazanijo. Vendar nekaj motorjev od leta 2008 uporablja "mokre zobate jermene", pri čemer je jermen namazan z motornim oljem za zmanjšanje trenja.

V: Ali lahko zobati jermen pokvari motor?

O: Če se zobati jermen zaskoči, nič ne preprečuje trčenja batov in valjev. To odvrže palice in začnejo delati luknje v bloku motorja. Sčasoma se bo motor v bistvu zlomil na pol in ga ni mogoče popraviti. To je popolna okvara motorja in bo potreben nov motor.

V: Ali se splača popraviti zobati jermen na avtomobilu?

O: Na kratko, zlomljen zobati jermen vodi do resne poškodbe motorja. Včasih je ceneje zamenjati celoten motor, kot pa ga popraviti. Predčasna menjava zobatega jermena je veliko cenejša kot popravilo škode, ki jo povzroči zlomljen jermen.

V: Je menjava zobatega jermena veliko delo?

O: Menjava zobatega jermena ni za začetnike in je lahko dolgotrajno in zapleteno delo. Zamenjava zobatega jermena lahko v povprečju traja od 4 do 8 ur, odvisno od vozila.

V: Ali je zobati jermen veliko popravilo?

O: Zamenjava zobatega jermena je lahko pogosto zahtevno in delovno intenzivno delo za večino avtomobilskih motorjev. Poleg tega zlom verjetno pomeni tudi, da bo morda treba zamenjati dodatne dele, kot so napenjalec, vodna črpalka ali vlečna roka.

V: Ali bo zobati jermen vrgel kodo?

O: Utripajoča lučka za preverjanje motorja je znak, da je vaš avto zaznal težavo v motorju. Običajno za okvaro ali težavo zobatega jermena te lučke signalizirajo korelacijsko kodo gredi CAM/ročične gredi. Te kode lahko diagnosticira tehnik, usposobljen za vzdrževanje vozila, v vaši lokalni mehanični delavnici.

V: Koliko časa traja zamenjava zobatega jermena?

O: Čas, potreben za zamenjavo zobatega jermena, je odvisen od znamke in modela avtomobila. Zamenjava zobatega jermena v povprečju traja od 4 do 6 ur. Vendar pa lahko nekateri avtomobili potrebujejo več časa, saj je za dostop morda treba odstraniti več delov.

V: Ali bo počen zobati jermen uničil moj motor?

V: Ali lahko nizka količina olja povzroči zlom zobatega jermena?

O: Če odmične gredi ali ročična gred nimajo dovolj pritiska olja za pravilno delovanje, se lahko zagozdijo, kar povzroči zlom zobatega jermena.

V: Kateri je dražji jermen ali veriga?

O: Številni sodobni osebni avtomobili imajo zobati jermen ali krmilno verigo. Na splošno imajo zobati jermeni to prednost, da so tišji in cenejši za proizvodnjo in zamenjavo, medtem ko imajo zobate verige običajno daljšo življenjsko dobo.

V: Ali se bo prižgala lučka za preverjanje motorja za zobati jermen?

O: Zrahljan ali obrabljen jermen bo povzročil tiktakanje ali ropotanje, slabo delovanje motorja in pregrevanje, kar običajno sproži lučko za preverjanje motorja.

V: Kje se nahaja zobati jermen?

V: Ali je lažje zamenjati zobati jermen ali verigo?

O: Vendar imajo zobati jermeni nekaj slabosti; zamenjati jih je treba vsakih 37,000 do 62,000 milj in se lahko pokvarijo brez opozorila. Zaradi njihove lokacije in načina napeljave v motorju jih je veliko lažje zamenjati kot krmilno verigo.

V: Kaj se zgodi, če se vam med vožnjo zlomi zobati jermen?

O: Če se zobati jermen zlomi, motor ne bo mogel delovati. Če se pokvari med delovanjem motorja, lahko povzroči resne težave, ki lahko povzročijo nepopravljivo škodo na batih, glavah valjev in ventilih.

V: Zakaj se moj avto po menjavi zobatega jermena počuti drugače?

O: Obstaja lahko nekaj razlogov. Ena je, da niso pravilno poravnali odmikačev, ko so namestili nov jermen. Če je čas odmikačev zamaknjen za eno stopnjo, bodo nekateri motorji še vedno delovali, vendar ne tako dobro, kot bi običajno. Drugi je, če se je zobati jermen zlomil, sta ventil in bat trčila in je ta ventil upognjen.

V: Je menjava zobatega jermena veliko delo?

O: Popravilo in zamenjava zobatega jermena pri Virginia Tire & Auto

To je zapleten, delovno intenziven postopek, ki lahko traja 4–8 ur, odvisno od vozila. Toda zamenjava zobatega jermena, preden se zlomi, bo preprečila poškodbe motorja in vam dolgoročno prihranila denar.

V: Ali je zobati jermen veliko popravilo?

V: Kako dolgo lahko vozite brez zobatega jermena?

O: Res je zelo preprosto: vaš avto sploh ne more delovati brez zobatega jermena. Če se jermen pretrga, ko ste na poti, se bo avto takoj pokvaril – vaš motor pa se lahko resno poškoduje.

V: Kakšna je razlika med zobatim in kačastim jermenom?

O: Zobati jermen zagotavlja, da se sesalni in izpušni ventili motorja odprejo in zaprejo pravočasno z bati, da tečejo gladko. Po drugi strani pa je serpentinasti jermen tisto, zaradi česar dodatki motorja delujejo gladko in učinkovito.

V: Ali zobati jermeni delujejo v olju?

O: Motor avtomobila ne more pravilno delovati brez brezhibno delujočega jermena/verige. Zobati jermen obstaja v dveh različicah: suh zobati jermen, ki je nameščen zunaj ohišja motorja, in mokri zobati jermen ali jermen v olju, ko je zobati jermen popolnoma obdan z motorjem.
